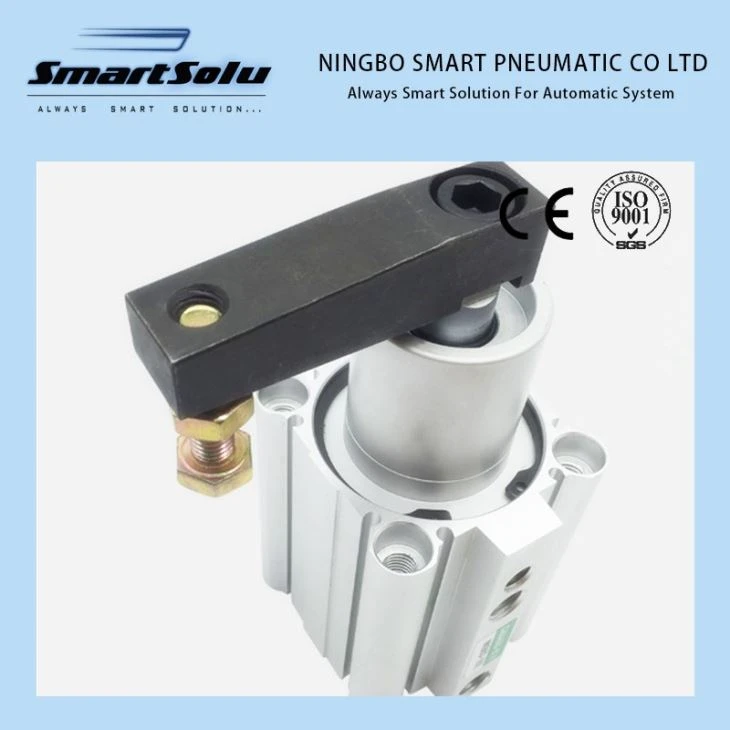

Pneumatski cilindar serije MK sa rotacionom stezaljkom
Smart-pneumatski cilindar sa rotacijskim stezaljkama serije MK može podnijeti veći inercijalni momenat bez dovoda ulja. Snažan i izdržljiv, pogodan za zavarivanje.
Značajka:
| Otvor (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Glumački obrazac | Dvostruka akcija | |||||||
| Rotacijski ugao | 90 ° ± 10 ° | |||||||
| Rotacijski pravac | R : U smeru kazaljke na satu, L: U suprotnom smeru kazaljke na satu | |||||||
| Rotacijski hod (mm) | 7.5 | 9.5 | 15 | 19 | ||||
| Hod stezaljke (mm) | 10, 20 | 20,50 | ||||||
| Dozvoljeni trenutak Nm | 1 | 3.8 | 7 | 13 | 27 | 47 | 107 | 182 |
| Teoretska sila stezanja N | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| Dokazni pritisak | 1.5MPa | |||||||
| radni pritisak | 0.1-1.0MPa | |||||||
| Radna temperatura | -5-70oC | |||||||
| Podmazivanje | nema potrebe | |||||||
| Raspon brzine klipa | 50-200mm / s | |||||||
| Veličina priključka | M5 | PT1 / 8 | PT1 / 4 | |||||
| montaža | Kroz rupu i oba kraja provučena | oba kraja probušena, kroz otvor, stražnja prirubnica | ||||||
| Jastuk | Gumeni odbojnik | |||||||
| Točnost ne rotacije | ± 4 ° | ± 1,2 ° | ± 0,9 ° | ± 0,7 ° | ||||
Kako naručiti:
Gdje se koristi:
Savjeti:
1. MK okretni stezni cilindar je tretman površinske oksidacije tvrdog anoda, neki proizvodi koriste integrisani livenje stražnjeg poklopca i bloka cilindra;
2. MK cilindar sa pritiskom prema dolje s otvorima za dvostruko pozicioniranje, fiksna glava je pouzdanija;
3. Magnetski pričvršćivanje cilindra pod pritiskom, standardni hod pozicioniranja, ugradbeni utor poroznog magnetskog prekidača;
4. Pametni pneumatski cilindar serije MK sa rotacijskim stezaljkama nosi veći inercijski trenutak, ne treba ulje, izdržljiv je, pogodan za zavarivanje.
